气动保温球阀的5种连接方式你都了解吗?

发布时间: 2020-06-23  点击次数: 71次
  今天我给大家讲讲气动保温球阀的5种连接方式,希望对大家有所帮助!

  一、法兰连接:

  这是球阀中用得zui多的连接形式。按结合面形状又可分为以下几种:

  1、光滑式:用于压力不高的球阀。加工比较方便

  2、凹凸式:工作压力较高,可使用中硬垫圈

  3、榫槽式:可用塑性变形较大的垫圈,在腐蚀性介质中使用较广泛,密封效果较好。

  4、梯形槽式:用椭圆形金属环作垫圈,使用于工作压力≥64公斤/平方厘米的球阀,或高温球阀。

  5、透镜式:垫圈是透镜形状,用金属制作。用于工作压力≥100公斤/平方厘米的高压球阀,或高温球阀。

  6、O形圈式:这是一种较新的法兰连接形式,它是随着各种橡胶O形圈的出现,而发展起来的,它在密封效连接形式。

  二、对焊连接:直接与管道焊接的安装

  1、球阀安装之前,应仔细核对所用球阀的型号、规格是否与设计相符;

  2、根据球阀的型号和出厂说明书检查对照该球阀可否在要求的条件下应用;

  3、球阀吊装时,绳索应绑在阀体与阀盖的法兰连接处,且勿拴在手轮或阀杆上,以免损坏阀杆与手轮;

  4、在水平管道上安装球阀时,阀杆应垂直向上,不允许阀杆向下安装;

  5、安装球阀时,不得采用生拉硬拽的强行对口连接方式,以免因受力不均,引起损坏;

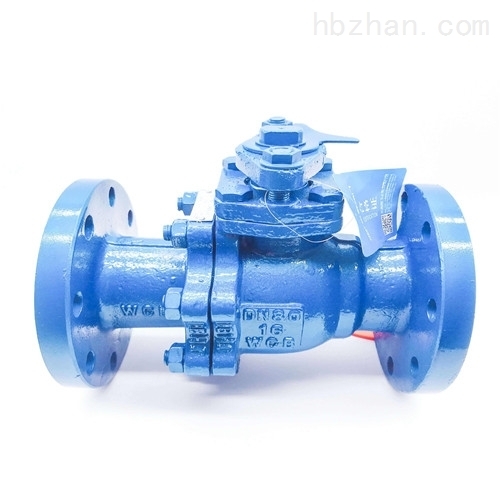

气动保温球阀

  三、螺纹连接:

  这是一种简便的连接方法,常用于小球阀。又分两种情况:

  1、直接密封:内外螺纹直接起密封作用。为了确保连接处不漏,往往用铅油、线麻和聚四氟乙烯生料带填充;其中聚四氟乙烯生料带,使用日见广泛;这种材料耐腐蚀性能很好,密封效果ji佳,使用和保存方便,拆卸时,可以完整地将其取下,因为它是一层无粘性的薄膜,比铅油、线麻优越得多。

  2、间接密封:螺纹旋紧的力量,传递给两平面间的垫圈,让垫圈起密封作用。

  四、卡套连接:

  卡套连接,它的连接和密封原理是,当旋紧螺母时,卡套受到压力,使其刃部咬入管子外壁,卡套外锥面又在压力下与接头体内锥面密合,因而能够可靠地防止泄漏。

  这种连接形式的优点是:

  1、体积小,重量轻,结构简单,拆装容易;

  2、连接力强,使用范围广,可耐高压(1000公斤/平方厘米)、高温(650℃)和冲击振动

  3、可以选用多种材料,适合防腐蚀;

  4、加工精度要求不高;便于高空安装。卡套连接形式,已在中国某些小口径球阀产品中采用。

  五、卡箍连接:

  这是一种快速连接方法,它只需两个螺栓,适用于经常拆卸的低压球阀。

  相关配件有球阀和管件,它们都是用在管道的连接或控制系统.球阀和管件都不能独立存在,相辅相成的。球阀管件有碳钢的和不锈钢的,还有PVC,或者其他材料的,常用的就是前两种,近几年来随着人们生活水平的提高,对副食品要求也随之而来的需求量大了起来。所以带动了食品机械的快速发展,于是不锈钢卫生级球阀管件生产业便红火起来,人们通常说球阀管件,多用的还是不锈钢卫生级的。
